商品紹介

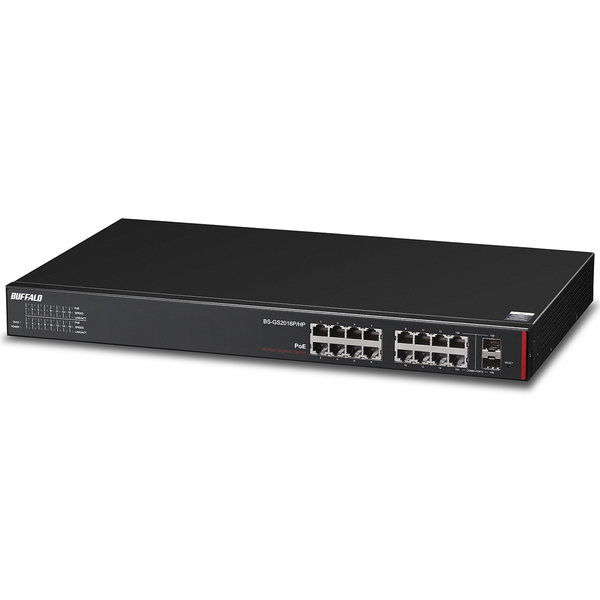

無線アクセスポイントなど消費電力の多いPoE受電機器を多台数接続できる 384W給電可能なPoEスマートスイッチ

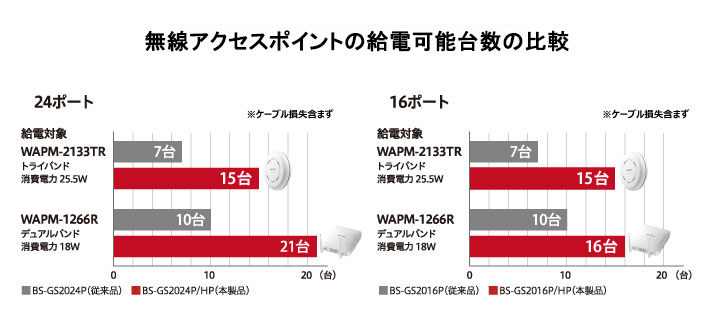

従来モデル(180W給電)※に比べ給電能力を2倍以上に増強しました。高性能な無線アクセスポイントを多台数給電するのに最適なPoEスマートスイッチです。
※16ポートモデルBS-GS2016P 24ポートモデルBS-GS2024P
ネットワーク管理者の負担を軽減 多様な管理機能を搭載

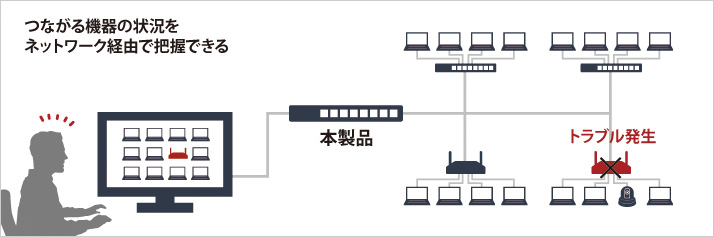

つながる機器の死活監視が可能、SNMPに対応

本製品はネットワーク経由の管理・制御を可能にするSNMPに対応しており、機器の状態、通信状況などを集中管理できます。一元的に管理することで、障害時にも原因の特定が容易になり迅速な対処が可能になります。

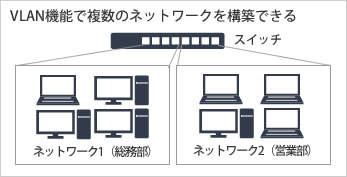

複数のネットワークを構築できるVLAN機能に対応

VLANとはスイッチの内部で複数のネットワークに分割する機能です。ネットワークの利用法やセキュリティ・レベルの違いなどに応じてネットワークの特定の部分にのみ特定の運用ポリシーを適用する、といった場合に有効活用できます。
本製品はポートベースVLAN/タグVLAN/マルチプルVLANなど、様々なVLAN機能に対応。ネットワークのセキュリティーとフレキシビリティーの併用を実現します。
直感的な操作が可能、Web設定画面に対応
本製品は、Web設定画面からCLIの知識や特別なアプリケーションなしで設定・管理ができ、日本語表示対応で直感的な操作が可能です。複数フロアに分かれたネットワークを運用する場合でも、各フロアスイッチにWebブラウザーから簡単にアクセス、設定することができます。導入時設定、運用ポリシーの適用などネットワーク経由での集中管理が可能となり、管理コストを軽減することができます。
通信の優先制御を行う多彩なQoS(Quality of Service)機能搭載
ネットワーク上に様々なアプリケーションが混在する近年の企業内ネットワークにおいては重要な通信を差別化する多彩なQoS機能が必要になります。本製品はIEEE802.1pに基づくQoSに8レベルにて対応するとともにDSCP/IP Precedenceにも対応。多種多様なニーズにお応えします。
許可されたユーザーだけを接続する各種認証機能に対応
RADIUSサーバーとの組み合わせにより、対応アクセス許可のあるユーザーだけをネットワークに接続させるIEEE802.1X/EAP認証に対応。
また、サプリカント不要で認証できるMACアドレス認証にも対応しています。

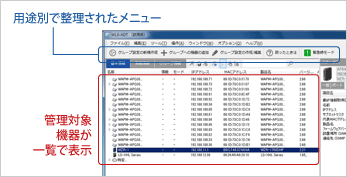

ネットワーク機器の統合管理を実現する集中管理ソフトウェア対応

ネットワーク集中管理ソフトウエアWLS-ADTに対応し、同じポリシーに属する複数スイッチの一括設定やメーカーの無線アクセスポイントやNASなどの他のネットワーク機器と統合して運用・管理をすることができます。
>>詳しくは無線LANシステム集中管理ソフトウェア「WLS-ADT」をご覧ください
高価なインテリジェントスイッチと同等の機能を搭載 導入しやすいリーズナブル高機能スイッチ

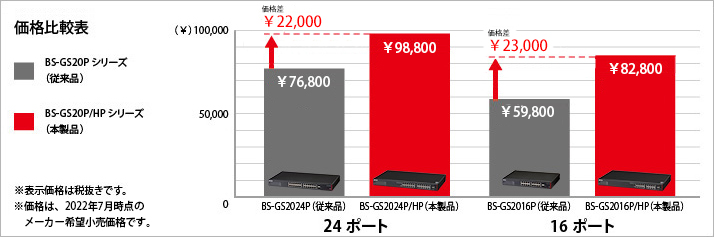

従来機種との価格差¥20,000でリーズナブル

従来品よりも約2倍の給電能力を持ちながら、低価格に抑えることにより、従来2台必要だった環境でも1台で運用でき、導入・運用コストの削減が可能です。
安心して製品をお使い頂くために 高信頼設計と専用窓口によるサポート体制

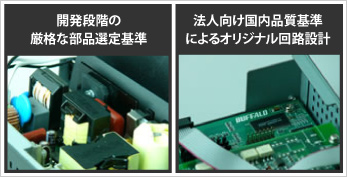

安定したネットワーク稼働を実現、高信頼設計

本製品は、安定したネットワーク稼働を実現するため、メーカー独自の品質基準による高信頼部品の選定など高品質を追求し、長寿命設計に取り組んでいます。
動作保証温度50度

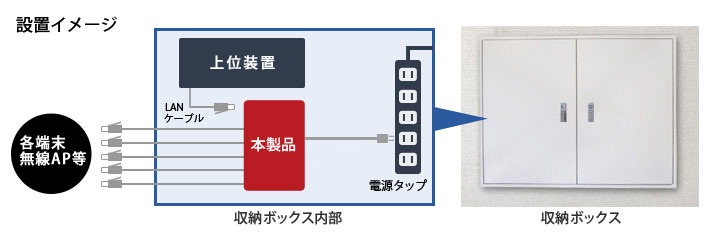

本製品は、50℃の環境下での動作が可能です。教室の天井裏や倉庫、工場等の温度が高い場所へ設置ができます。
最長5年保証

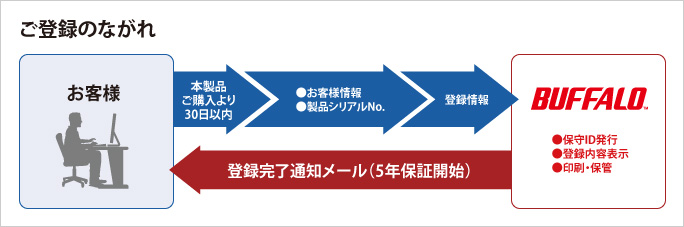

本製品は長寿命設計の取り組みの結果として、標準で3年保証、さらにご購入から30日以内にウェブ上からユーザー登録を行っていただくと、保証期間を2年延長し、最長5年の保証をいたします。

5年保証を受けるには、事前にお客様による登録が必要です。必ず本製品購入後30日以内に、登録を行ってください。
メーカーからの「登録完了通知メール」の送信をもって、5年保証登録完了とさせていただきます。
法人様向け専用サポート窓口
法人様向け専用サポート窓口をご用意しておりますので、万が一のトラブルの場合もメール・電話にてサポートをさせていただきます。

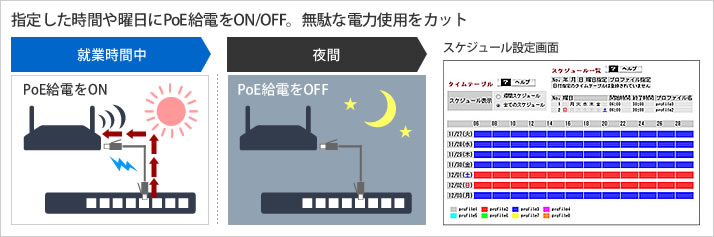

無駄なPoEを抑えるPoEプロファイラー機能を搭載

指定した時間や曜日にPoE給電をON/OFFできるPoEプロファイラー機能を搭載。例えば、無線LANアクセスポイントが使われることの少ない夜間や休日にPoE給電を止めることで手間なく無駄な電力使用を省くことができます。

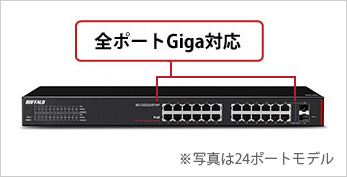

全ポートGiga対応のスマートスイッチ Giga化が進む企業内のスイッチとして最適

全ポートGigaインタフェース装備のスマートスイッチ。
Giga化の進む企業内のスイッチとして最適です。
接続機器数やオフィスの規模によって選べる、24ポート、16ポートをラインナップ。

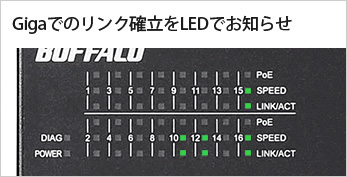

接続先の機器とのリンクが確立すると、LEDが光ってお知らせします。Gigaでのリンク確立時は「緑色」、100Mbpsでのリンク確立時は「橙色」に LEDが点灯します。各ポートの接続状況がひと目で確認できます。

Ethernetの送信単位を大きくして、ネットワーク上の転送効率を向上させるJumbo Frameに対応。ギガビットを生かした高速転送※を可能にします。
・「BS-GS2024P/HP」 Jumbo Frame:9,216バイト
・「BS-GS2016P/HP」 Jumbo Frame:9,216バイト
※通信経路全ての機器が JumboFrame対応であることが必要です。
アイドリングストップモードでデータが流れていないときの電力も削減 自動で省エネ。進化した「おまかせ節電NEXT」

自動電力調節機能「おまかせ節電NEXT」により、パソコン等の電源がOFFになっているポートや未使用のポートへの電力供給の制限し、夜間に多くのパソコンがシャットダウンされるオフィスで電力の大幅な節電を実現します。また、「おまかせ節電NEXT」でアイドリングストップモード(IEEE802.3az EEE)にも対応し、データが流れていない時の電力も自動的に削減。業務中のオフィスでの大幅な節電も実現します。※
※LANケーブルで接続された機器同士がIEEE802.3az EEEに対応していることが必要です。
「ループ検知」や「DHCPスヌーピング」でネットワークダウンを未然に防ぐ

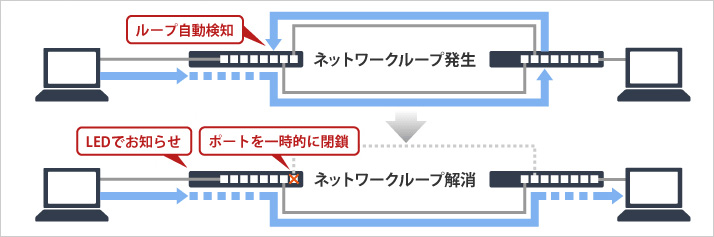

ループを検知し該当ポートを無効化

ネットワーク運用に大きな障害を及ぼすネットワークのループ構成を検知し、該当ポートを自動的に無効にするループ防止機能を搭載。従来ならば発見が困難で、障害の影響も大きかったネットワークループを迅速に発見し、ループ障害によるネットワーク全体のダウンを自動的に防ぎます。

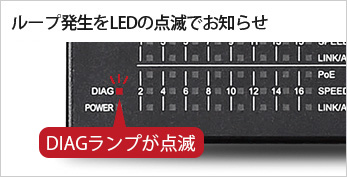

ループ発生時には、ループ発生したことをお知らせするために、DIAG LEDが「赤色」に点滅し、これにより迅速なループ排除が可能です。

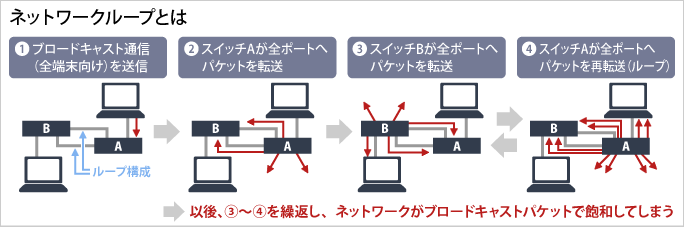

ネットワーク経路がループ構成になっていることでパケットが無限に流れ続け、ネットワークが通信パケットで飽和し、ネットワークダウンを引き起こすなどの障害が発生する現象をいいます。

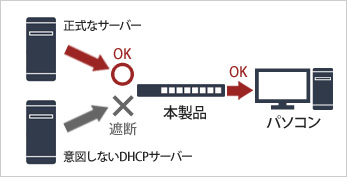

意図しないDHCPサーバーからのIPアドレス配布による通信障害を防ぐ

通信障害の原因となる不正なDHCPサーバーをネットワークから遮断するDHCPスヌーピング機能を搭載。
意図しないDHCPサーバーから配布されるIPアドレスが、正式なDHCPサーバーから配布されたIPアドレスと重複した場合、通信障害が発生しますが、本機能はこれらの障害を未然に防げます。
様々な設置ニーズに対応できる便利設計

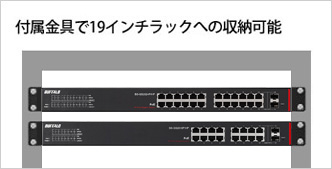

19インチラックへの設置を可能にする取付金具を添付。様々な設置ニーズに対応できます。

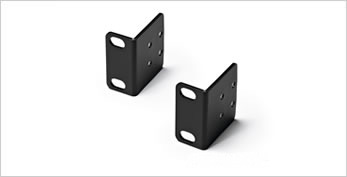

本製品添付のラック取付金具で、19インチラックへの取り付けが容易に行えます。
その他の特長
導入コストの削減と施工期間の短縮、施工の自由度もアップ
PoEスイッチを導入すればLANケーブル1本でデータ通信と電力供給を実現できるため、電源工事に必要な費用を大幅に削減可能。また工事工数が減るため、施工期間も短縮可能です。
さらに機器の設置場所が電源の場所に左右されないため施工の自由度が高く、ACアダプターがなくなるため見た目もすっきりします。
PoEスイッチあり | PoEスイッチなし | |||||||
---|---|---|---|---|---|---|---|---|
機器費用 | ||||||||
|
無線LANアクセスポイント | WAPM-2133TR | 10台 | ¥998,000 | 10台 | ¥998,000 | ||
ACアダプター | WLE-OP-AC12C | 0台 | ¥0 | 10台 | ¥48,000 | |||
PoEスイッチ | BS-GS2016P/HP | 1台 | ¥74,800 | 0台 | ¥0 | |||
機器費用合計 | ¥1,072,800 | ¥1,046,000 | ||||||
工事費用(部材込) | ||||||||
|
LAN工事(各30m程度) | 1式 | ¥180,000 | 1式 | ¥180,000 | |||
電源工事(各30m程度) | 1式 | ¥0 | 1式 | ¥187,500 | ||||
無線設置・設定 | 1式 | ¥180,000 | 1式 | ¥180,000 | ||||
スイッチ設置・設定 | 1式 | ¥18,000 | 1式 | ¥0 | ||||
工事費用合計 | ¥378,000 | ¥547,500 | ||||||
施工費用合計 | ¥1,450,800 | ¥1,593,500 | ||||||
¥142,700お得です |
※算出条件:無線LANアクセスポイント10台設置、LAN及び電源配線は各30m敷設。メーカー調べによる。
※機器の価格は2017年9月13日現在の希望小売価格(税抜)です。最新価格は、各製品ページをご確認下さい。
スイッチの各種基本性能に対応
- IEEE802.3ab(1000BASE-T)/IEEE802.3u(100BASE-TX)/IEEE802.3(10BASE-T)規格準拠
- 全ポート10M/100M/1000M Full-Duplex/Half-Duplex機能搭載
- 全ポート10M/100M /1000M Auto-Negotiation機能搭載
- IEEE802.3x、フローコントロール(全二重動作時)、バックプレッシャー(半二重動作時)対応
- Link/Active、Powerを視覚的に認識できるLED搭載
- エラーフレームフィルタリング機能搭載
- 信頼性の高いスイッチングを実現するストア&フォワード転送方式採用
ACケーブルフック
ACアダプターが本製品から抜けるのを防ぐため、付属のACケーブル抜け防止バンドを使って固定できます。
セキュアなネットワーク構築に最適
「EAPOL(IEEE802.1Xフレーム)透過」に対応しているため、すでにMACベースのIEEE802.1X認証を導入している環境にも容易に追加可能です。セキュアなネットワーク構築に最適です。 また、冗長構成ネットワークで必要な「BPDU透過」にも対応しています。
コンセント周りがすっきり
かさばるACアダプターの必要ない電源内蔵タイプなので煩雑になりがちなコンセント周りが非常にスッキリします。
ケーブルのストレート/クロスを自動判別
接続されたLANケーブルのストレート/クロスを自動判別するAUTO-MDIXに対応。結線間違いによるトラブルを防ぐことで保守コストの削減に貢献します。
各部名称

寸法図

商品スペック
タイプ | スイッチングハブ |
---|---|
標準ポート数 | 16 |
通信速度 | 10M/100M/1000M |
SNMP機能 | あり |
AUTO-MDIX機能 | あり |
VLAN機能 | あり VLAN対応 (【VLANグループ数】256、【VLAN ID】1 - 4094)、IEEE802.1Q(VLAN Tagging)対応 |
MACアドレス登録件数 | 16384件 |
電源 | 100V 50/60Hz |
ラックマウントキット | 対応(取付金具添付) |
最大消費電力 | 480W |
最大消費電力(備考) | 最大480W |
CO2排出量 | 462.528kg/年 |
アスベスト | 空欄 |
RoHS指令 | 対応 |
J-Moss | 対象外 |
環境自己主張マーク | なし |
その他環境及び安全規格 | 空欄 |
電波法備考 | 電波を発しないもしくは微弱な製品の為 |
電気通信事業法備考 | 公衆回線に直接接続しない為 |
電気用品安全法備考 | 付属ACアダプタもしくはACコードが適合 |
電波法 | 非対象 |
電気通信事業法 | 非対象 |
電気用品安全法 | 適合 |
法規関連確認日 | 20170912 |
本体サイズ(H) | 43mm |
本体サイズ(W) | 440mm |
本体サイズ(D) | 257mm |
本体重量 | 4100g |
