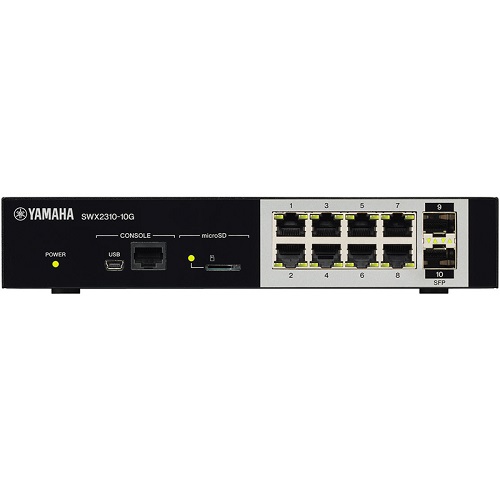

ヤマハ SWX SWX2310-10G [インテリジェント L2 スイッチ 10ポート]

商品紹介

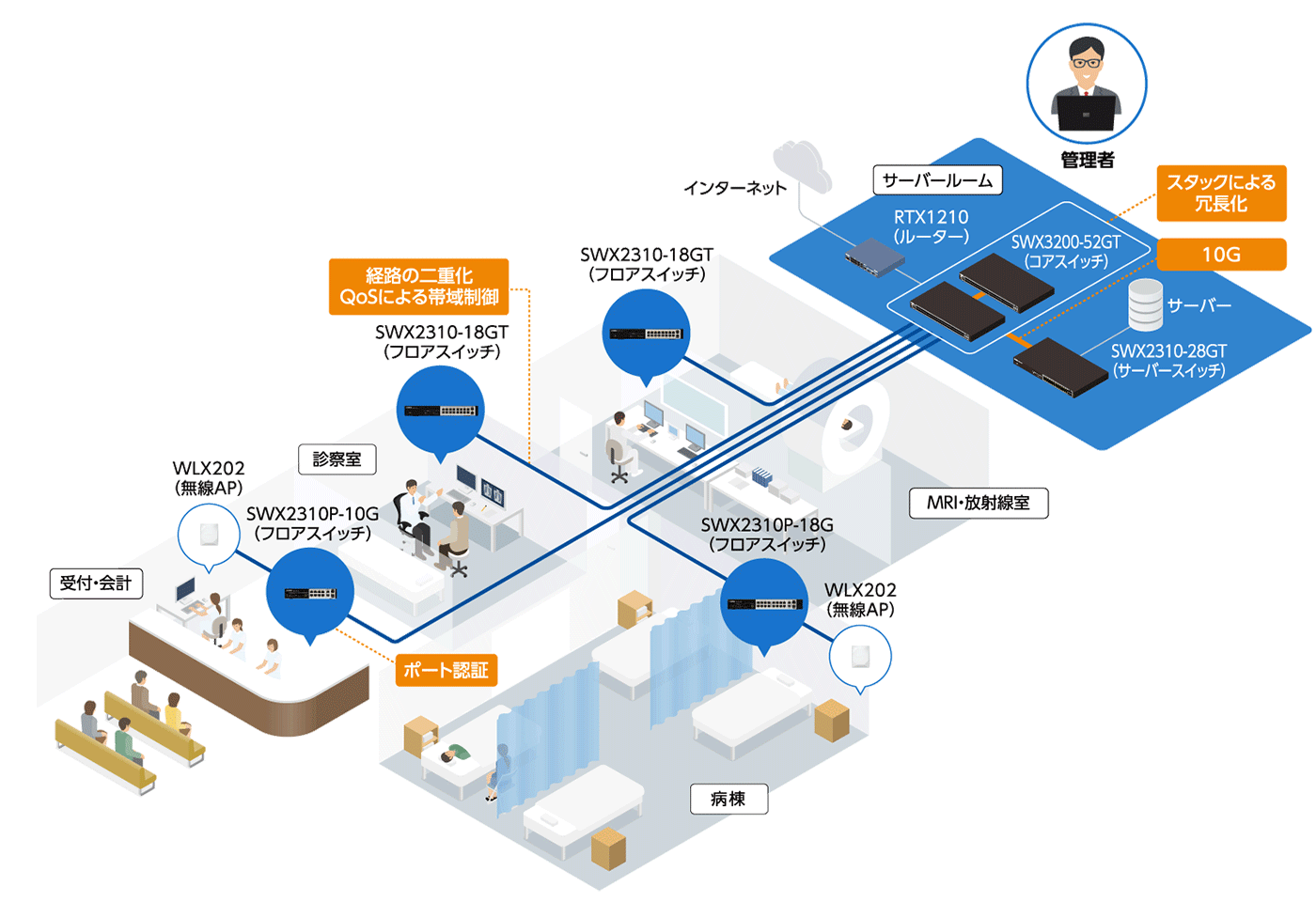

中規模病院ネットワーク構成例

効率的なネットワークの運用

『SWX2310シリーズ』は、L2スイッチでありながらスタティックルーティングに対応します。経路情報を手動で設定することで、低コストかつ安定したネットワークを構築できるため、小規模なネットワークにおいて有効です。また、VLAN間のルーティングを1台で行い、上位にルーターやL3スイッチを介す必要がなくなるため、ネットワークの負荷を軽減させることができます。

安心・安全なネットワークの実現

『SWX2310シリーズ』は、より強固なセキュリティーが必要なネットワークに対応するため、MACアドレス認証、IEEE 802.1X認証、およびWeb認証に対応し、不正なユーザーやデバイスの接続を制限します。認証機能の併用にも対応し、1台のスイッチで複数の認証機能が使用可能です。さらに、MACアドレスをベースとした通信許可端末の制限を行うポートセキュリティー機能を搭載しており、通信を許可する端末をあらかじめ登録しておくことで、不正なアクセスがあった場合にパケット破棄やポートをシャットダウンさせることができます。

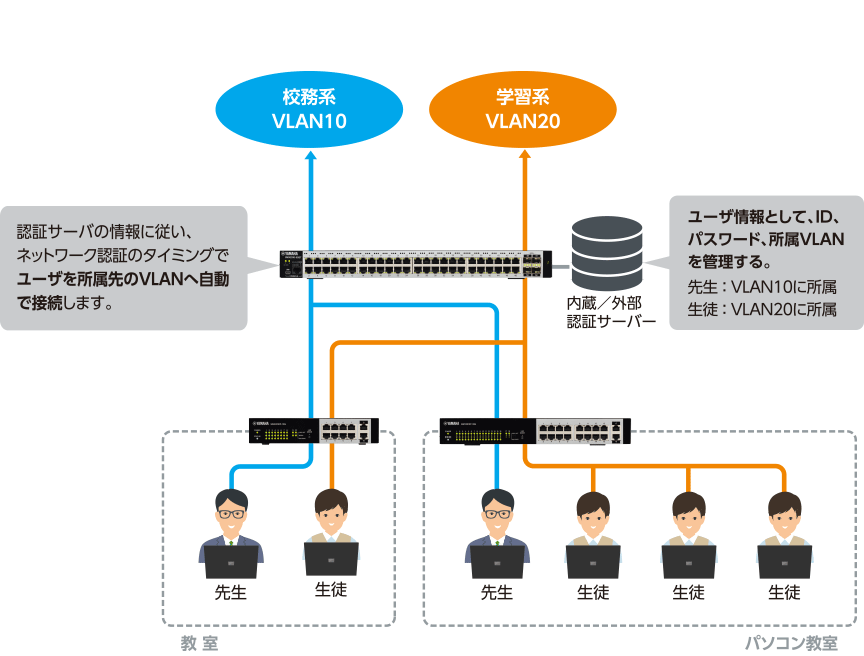

上記の認証機能に加えて、ダイナミックVLANを使用することで、接続するポートに依存することなく、ユーザーを特定のVLANに所属させることができます。例えば学校で使用する場合、校内のどこに移動しても自動的に先生、学生のネットワークを分離することができます。

容易な機器の設置

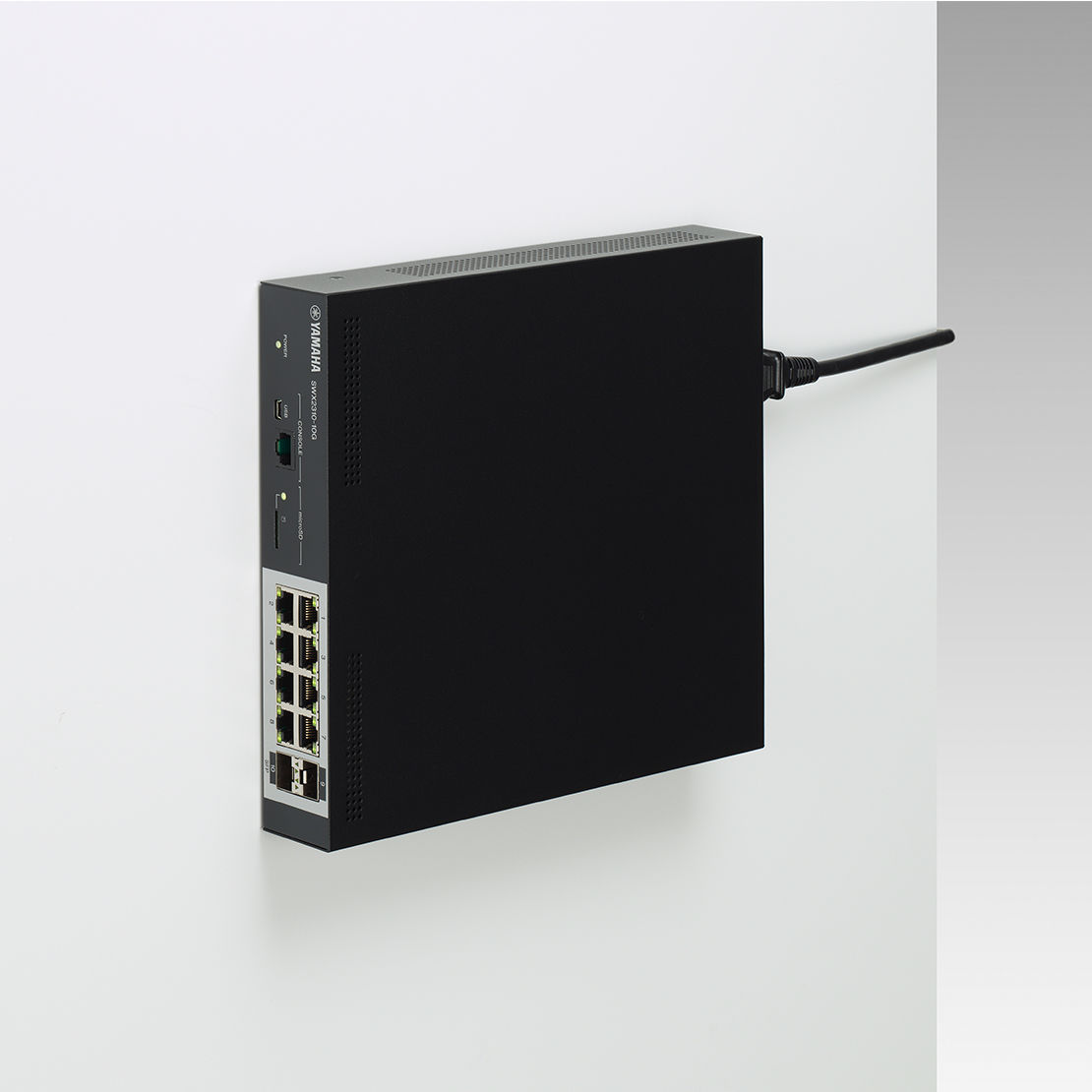

『SWX2310-10G』は、マグネットシートを同梱し、スチール製のデスクサイドやキャビネットの側面などへ簡単に設置可能です。

マグネットシート活用例

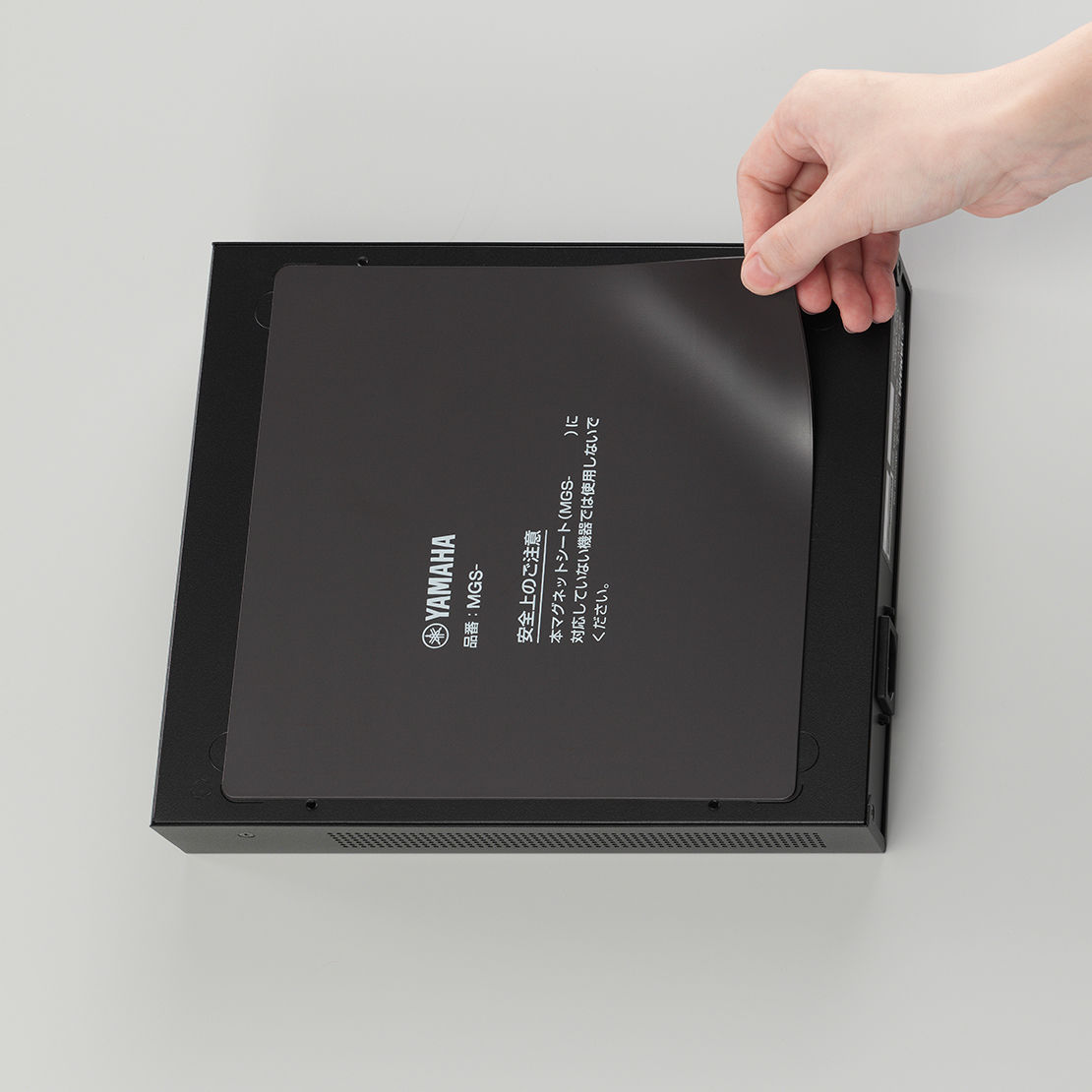

マグネットシートの貼り付け

豊富な管理機能「LANマップLight」によるネットワークの可視化

『SWX2310シリーズ』は、Web GUIによるLANの可視化機能「LANマップLight」を搭載しており、コマンドによる設定ではなく、グラフィカルな画面でスイッチの設定が可能です。「LANマップLight」では、スイッチとは別に監視装置を用意する必要がなく、スイッチ単体でループや端末の異状などを確認することが可能です。コマンドによる設定は、業界標準のコマンド体系となっており、設定に際して、新たな学習は不要です。また、SNMPやRMONなどにも対応しているため、従来からの機器や設備でネットワーク監視を行うこともできます。さらに、microSDカードスロットを搭載しているため、内部に蓄積したデータのバックアップやファームウェアの起動・更新手段として、microSDカードが使用可能です。

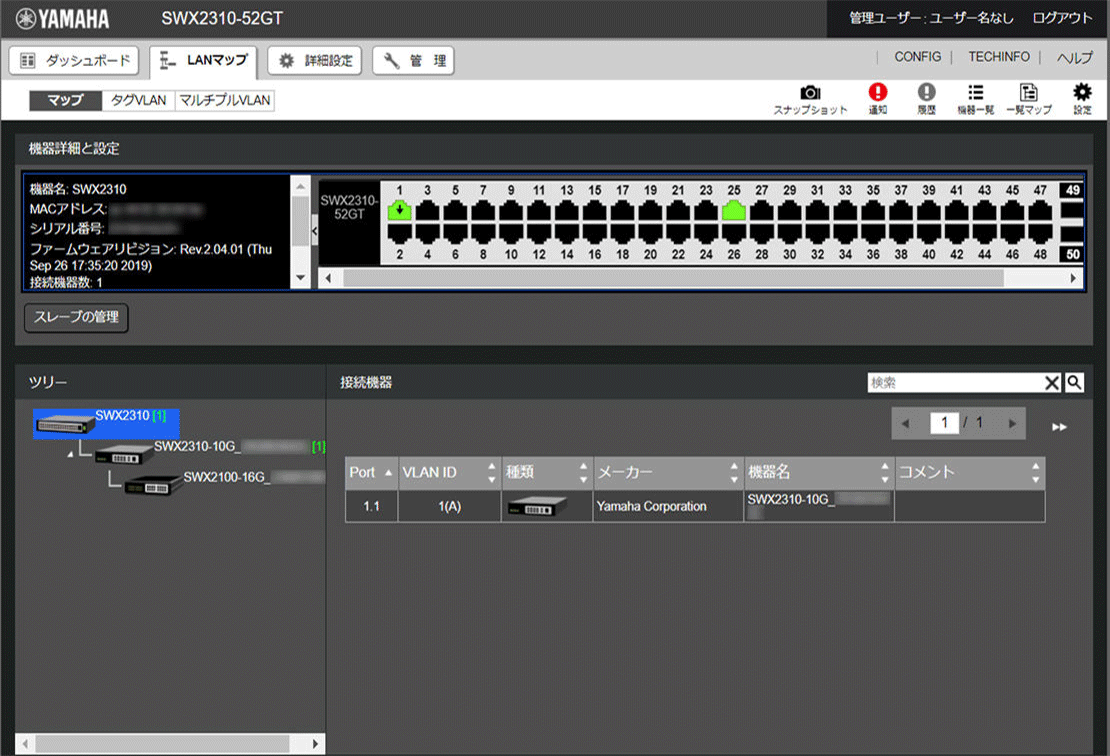

「LANマップLight」の管理画面

端末監視のGUI画面

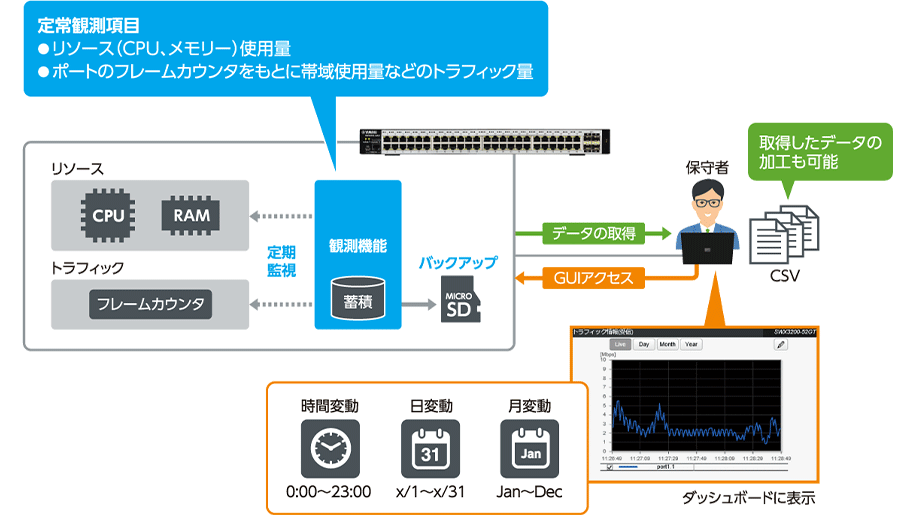

パフォーマンス観測

『SWX2310シリーズ』は、CPUおよびメモリの使用量やトラフィック量の観測を定常的に行う機能を搭載しているので、大規模ネットワークの保守運用業務の負担となっている、機器の稼働状況や通信状況の把握を容易にします。また、観測した結果を元に、期間（時間/日/週/月）ごとの変動データを1年分スイッチ内部に蓄積し、蓄積したデータはmicroSDカードにバックアップが可能です。さらに、スイッチのWeb GUIにアクセスすることで、ライブデータや蓄積したデータをダッシュボード画面で確認し、蓄積した結果をPCへ保存できます。保存したデータはCSVファイルとなっているため、表計算ソフトで自由に加工することができ、短期的な通信状況の把握や長期的な需要予測から将来の設備設計への活用が可能です。

商品スペック

標準ポート数	8
最大ポート数	10
通信速度	1000M
SNMP機能	あり
AUTO-MDIX機能	あり
VLAN機能	あり
冷却ファン	なし
拡張スロット数	2
手動速度切替	あり
スタッカブル機能	なし
MACアドレス登録件数	16384件
本体カラー	黒
筐体材質	金属
電源	AC100～240V
マグネット	マグネットシート付属
ラックマウントキット	ラックマントキットはオプション
最大消費電力	11.7W
最大消費電力(備考)	11.7W
CO2排出量	11.274kg/年
本体サイズ(H)	41mm
本体サイズ(W)	220mm
本体サイズ(D)	250mm
本体重量	1700g
