10ギガビット/マルチギガビット対応L2スイッチ

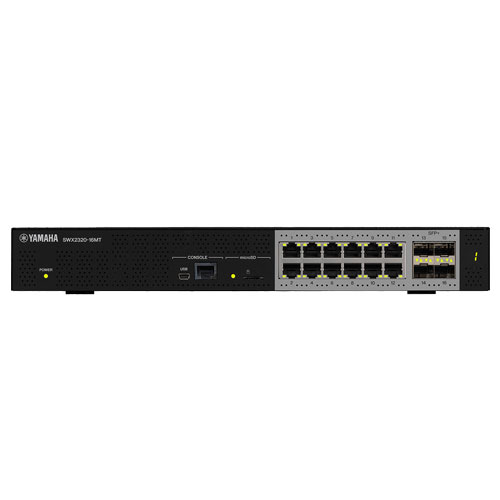

ヤマハ SWX SWX2320-16MT [インテリジェント L2 スイッチ 12ポート]

¥177,400（税込）

送料無料！

参考価格：¥280,500

在庫あり※納期目安について

最短で10月9日(水)に出荷致します。

数量：

オプションを追加で申し込む

３年間あんしん保証パックの追加[?］

型　番： SWX2320-16MT

発売日： 2021年06月30日

詳　細：メーカーページへ

商品紹介

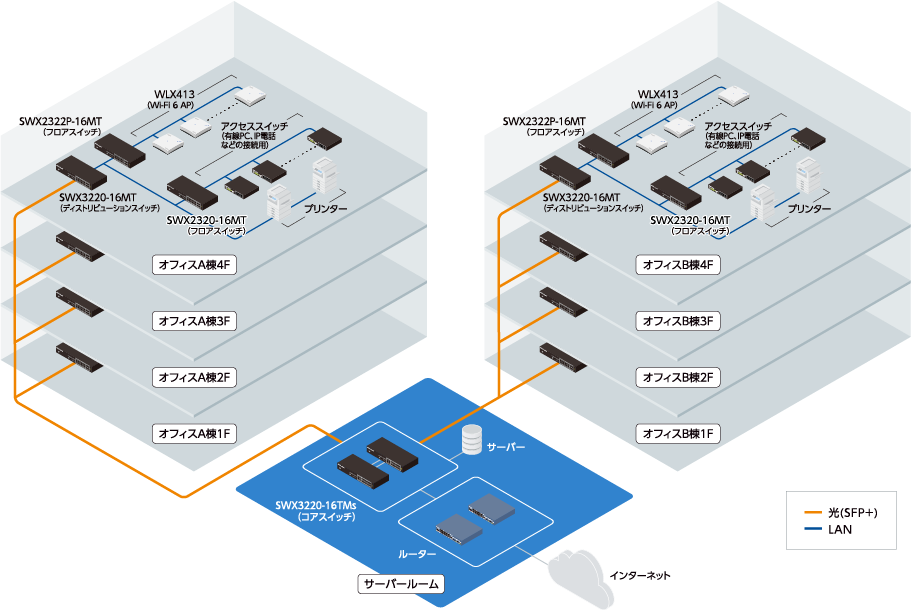

企業ネットワーク構成例

『SWX2320シリーズ』は、「SWX2310シリーズ」の機能を継承し、1Gbpsを超える高速なLANポートを搭載したモデルです。今後導入が進む高速なLANポートを搭載したアクセススイッチの収容など、中規模ネットワークのフロアスイッチとしてご活用いただけます。

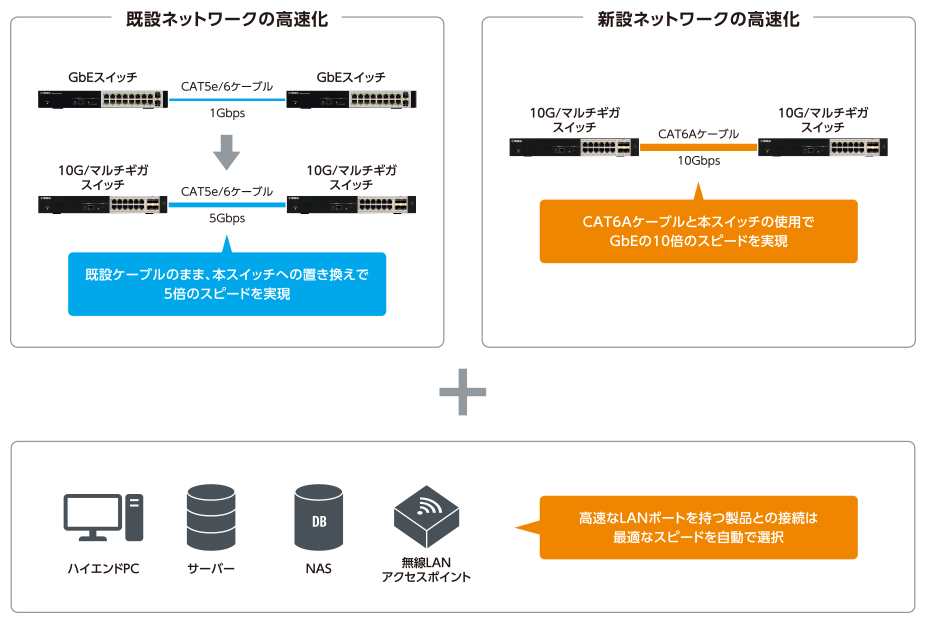

1Gbps イーサネットを超える高速・大容量ネットワークの実現

『SWX2320シリーズ』は、10G/5G/2.5G/1G/100Mbpsの5つのスピードに対応したLANポートを搭載しています。

CAT5eまたはCAT6のLANケーブルで構築されている既設ネットワークでは、お使いのGbEスイッチから本スイッチに置き換えることで最大5Gbpsのネットワークを構築できます。なお、メーカーの同カテゴリのGbEスイッチからの置き換えであれば、設定をそのまま移行でき、比較的容易にお使いのネットワークを高速化できます。新たにネットワークを構築する場合、CAT6AのLANケーブルと本スイッチを使用することで、最大10Gbpsのネットワークを構築できます。

また、本スイッチに1Gbpsを超える高速なLANポートを搭載したサーバー、NASなどの製品を接続すると、自動で最適なスピードが選択されます。

ワイヤレスデバイスの増加、音声・ビデオ通話によるトラフィックの増加、大容量ファイルへのアクセスの増加など1Gbpsネットワークにかかる負担の軽減につながります。

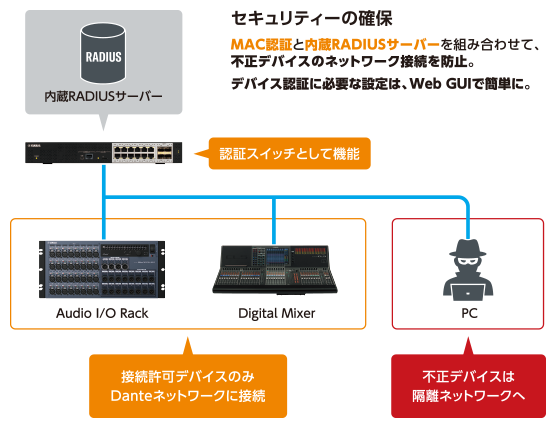

不正デバイスのシステム侵入を防御

『SWX2320シリーズ』は、セキュリティー確保のためにRADIUSサーバーに対応しました。

スイッチのMAC認証とRADIUSサーバー機能を組み合わせることで、接続機器を一元管理でき、正規の機器からの接続のみを許可することができます。1台のスイッチで比較的容易に構築することができ、企業ネットワークだけでなく、 DanteネットワークなどのPro AV市場でもご活用いただけます。

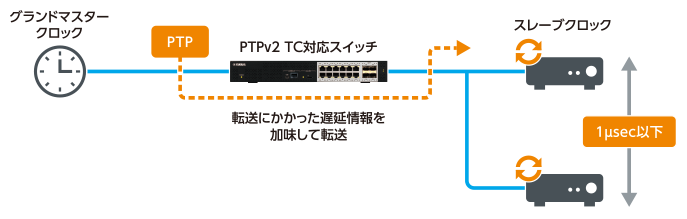

1μ秒以下の時刻同期「PTPv2 TC」に対応

『SWX2320シリーズ』は、音声・映像メディアなどの同期再生に必要となる高精度な時刻同期「IEEE 1588 PTPv2 TC (Transparent Clock)」に対応しました。

1G/10Gbpsで構成するネットワーク環境で利用することができ、スイッチを通過するPTPメッセージに、スイッチの中継遅延時間情報を追加して転送します。Pro AV市場など、リアルタイム性が要求されるケースにおいて、デバイス間の同期精度を1μ秒以下にすることができます。

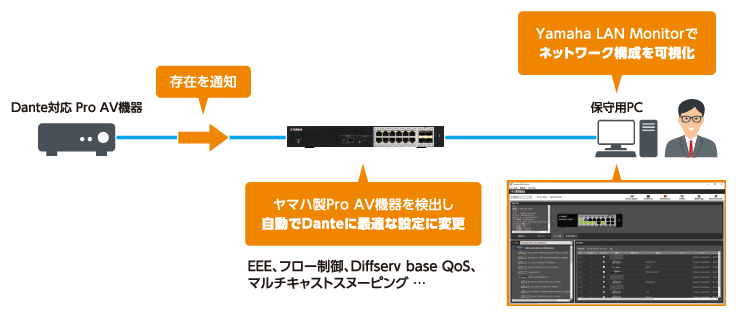

Pro AV 市場への導入を容易にする「Dante 最適設定」

『SWX2320シリーズ』は、Audio over IP技術のひとつである「Dante」に最適な環境を容易に設定できる「Dante最適設定」に対応しました。

スイッチのWeb GUIにて「Dante最適設定」を有効にすると、メーカー・Dante対応機器が接続された場合に、自動でQoS、マルチキャストスヌーピング、フロー制御、EEEなどを最適な設定に変更します。

また、ご好評いただいている従来の「LANマップ」機能に加え、PCアプリケーション「Yamaha LAN Monitor」を使用することで、Danteネットワーク全体を可視化できます。

ネットワーク機器の LANポートの状態、帯域の使用状況、PoE給電の状態に加え、Dante対応機器の稼働状況をまとめて監視することができ、日頃の保守業務の負担を軽減します。

容易な機器の設置

『SWX2320シリーズ』は、ウォールマウント用の金具を同梱し、壁や天井などへ簡単に設置可能です。

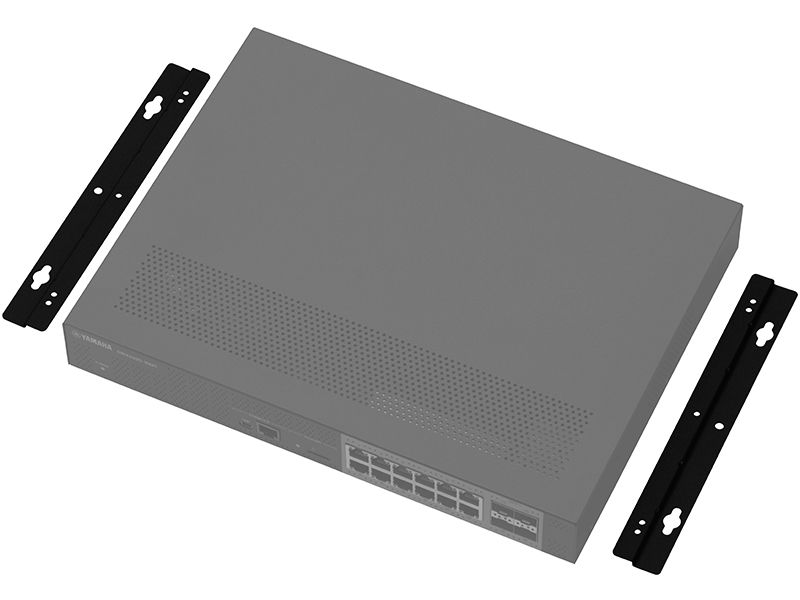

ウォールマウント用金具

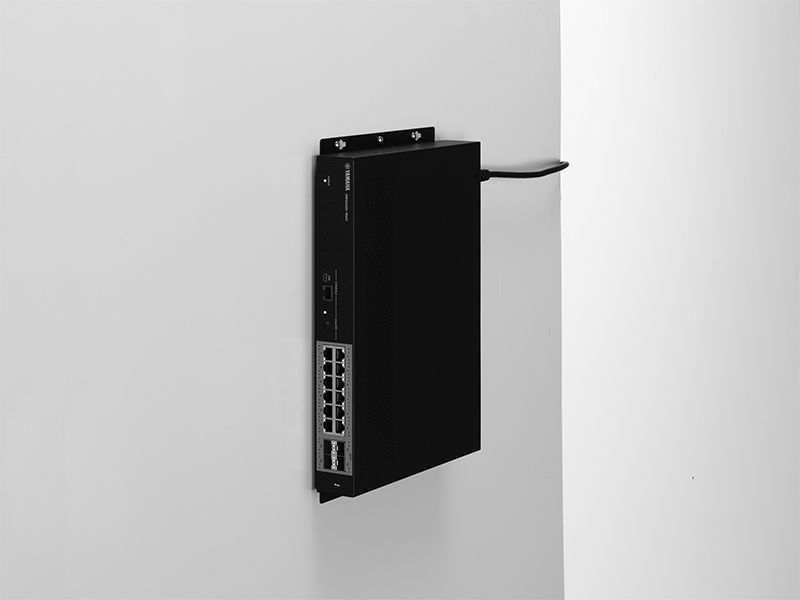

壁設置のイメージ

ハードウェア/性能

商品スペック

インターフェース
LANポート数	12
SFPスロット数	-
SFP+スロット数	4
microSDスロット	1スロット（SDHC対応）
コンソールポート	1ポート（RJ-45）, 1ポート（USB mini-B）
オートネゴシエーション	○
Auto MDI/MDI-X	○
PoE
PoE給電可能ポート	-
給電方式	-
最大給電能力(1 ポートあたり)	-
最大給電能力(装置全体)	-
性能
スイッチング容量	320Gbit/s
転送能力 (※1)	238.10Mpps
レイテンシー (※2)	1.7/5.0/7.8/3.8/7.6 μs （10G/5G/2.5G/1000M/100M）
最大MACアドレス登録数	32K
フレームバッファー	3MB
ジャンボフレーム対応サイズ	最大10,240byte
リンクアグリゲーション
リンクアグリゲーション	スタティック設定, LACP（IEEE 802.3ad）
Layer2
VLAN	ポートベースVLAN, タグVLAN（IEEE 802.1Q）, プライベートVLAN, Voice VLAN, マルチプルVLAN
最大VLAN数	256（VLAN ID 1?4,094）（※4）
スパニングツリー	STP（IEEE 802.1D）（※5）, RSTP（IEEE 802.1w）（※5）, MSTP（IEEE 802.1s）
ループ検出	○
Layer3
基本設定	ARP, IP interface（IPv4, IPv6）, ICMP（IPv4, IPv6）, DNSクライアント
デフォルトG/W 冗長化	-
スタティックルーティング	○
ダイナミックルーティング	-
ポリシーベースルーティング	-
IPマルチキャスト
Layer2	IGMP Snooping（v1/v2/v3），MLD Snooping(v1/v2)
Layer3	-
制御
ACL	IPv4 ACL, IPv6 ACL, MAC ACL
QoS	送信キュー割当て（CoS, DSCP, ポート優先度）, ポリシーベースQoS（個別ポリサー, 集約ポリサー）, プレマーキング（CoS, ToS, DSCP）, リマーキング（CoS, ToS, DSCP）, スケジューリング（SP, WRR）, 輻輳制御（Tail Drop）, シェーピング（ポート単位, 送信キュー単位）
フロー制御	IEEE 802.3x（全二重）, バックプレッシャー（半二重）, HOLブロッキング防止
ストーム制御	○
管理／設定
管理プロトコル	SNMP（v1/v2c/v3/Private MIB）, RMON（v1/v2）
セキュリティー, 認証機能	ポート認証（IEEE 802.1X認証, MACアドレスベース認証）, Web認証, ポートセキュリティー,　RADIUSサーバー
プログラム管理	TFTPによる更新, Web GUIによる更新, microSDカードによる更新/起動
ロギング機能	メモリに蓄積, SYSLOGでの出力, 定期的なログのバックアップ機能
ログ記憶容量	最大10,000行
サポート機能	ポートミラーリング, ポートシャットダウン, リンクスピードダウンシフト, パケットカウンター, 省電力モード（IEEE 802.3az EEE）, DHCPクライアント, 時刻管理（手動設定、SNTP），Dante最適設定、スケジュール機能, IEEE 1588 PTPv2 TC (Transparent Clock)（※6）
L2MSマスター (※3)	L2MSスレーブの管理, LANマップLight（スレーブ/端末管理, スナップショット, メール通知, 機器一覧, タグVLAN設定, マルチプルVLAN設定，一覧マップ）
L2MSスレーブ (※3)	L2MSマスター（※3）の Web GUI による状態表示, ネットワーク構成表示
スタック	○（最大2台）
CONFIGスイッチ	-
設定手段	Web GUIによる設定, TELNETによるコマンドを使用した設定, TFTPによるダウンロード/アップロード, microSDカードからのコピー/起動
GUIの推奨ブラウザー	・Windows　Microsoft Edge, Google Chrome, Mozilla FireFox ・macOS　Safari ・iOS　Safari（※7）
ハードウェア
状態表示ランプ(前面)	POWER, microSD, LINK/ACT，SPEED，STACK ID
動作環境条件	p周囲温度 0?50℃, 周囲湿度 15?80%（結露しないこと）
電源p	pApC100～240V（50/60Hz）（※7）, 電源内蔵（電源スイッチなし）, 電源インレット（3極コネクター, C14タイプ）
最大消費電力	(皮相電力)、最大消費電流、発熱量 84W（83VA）, 0.83A, 302kJ/h
エネルギー消費効率(W/(Gbit/s))	A区分 0.4（※9）
最大実効伝送速度(Gbit/s)	160.0（※9）
測定時ポート速度とポート数:10Gbps:16（※9）

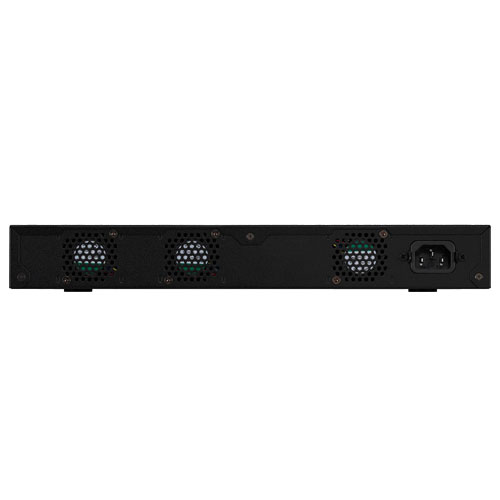

筐体	金属筐体, ファン 3基
電波障害規格、環境負荷物質管理	VCCIクラスA, RoHS対応, 省エネ法準拠
外形寸法	330（W）×44（H）×250（D）（突起物を除く）mm
質量(付属品含まず)	2.7kg
付属品	電源ケーブル（3ピンプラグ）, 電源抜け防止金具, はじめにお読みください（保証書付）, ゴム足, ダストカバー（SFP/SFP+スロット取付け済み）, ラックマウント用金具, ウォールマウント用金具, 取付ネジ
オプション	RJ-45コンソールケーブル, SFPモジュール, SFP+モジュール,ダイレクトアタッチケーブル
仕様対象ファームウェア	Rev.2.05.02（※10）1Gbpsイーサネットを超える高速・大容量ネットワークの実現
不正デバイスのシステム侵入を防御
1μ秒以下の時刻同期「PTPv2 TC」に対応
Pro AV市場への導入を容易にする「Dante 最適設定」
容易な機器の設置
（※1）フレームサイズ64Byte時（ノンブロッキング）です。
（※2）RFC2544に準じた測定値（ストア＆フォワード方式、フレームサイズ64byte）です。
（※3）L2MS（Layer2 Management Service）は、ヤマハネットワーク機器をレイヤー2レベルで管理する機能です。L2MSスレーブ対応機種は、技術情報（RTpro）サイトにて公開しております。
（※4）VLAN ID 1は、デフォルトVLAN IDです。ユーザーが設定可能なVLAN数は255個にあります。
（※5）STPおよびRSTPは、MSTPの下位互換により対応します。
（※6）通信速度 1Gbpsまたは10Gbpsで接続時のみサポートしています。
（※7）付属の電源ケーブルを使用する場合は、日本国内AC100Vのみ使用可能です。
（※8）ブラウザーのバージョンは、最新バージョンにしてご利用いただくことを推奨します。
（※9）「エネルギーの使用の合理化等に関する法律」に基づくスイッチの表示項目です。
