商品紹介

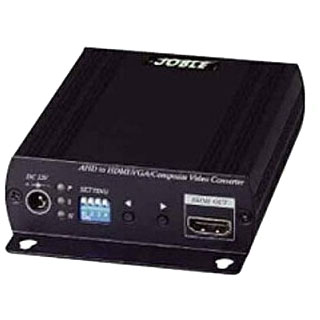

AD001HD4は、AHD/HD-TVI/HDCVI信号をHDMI、アナログRGB(VGA)、コンポジット映像信号に変換するコンバーター
AHD/HD-TVI/HDCVI信号のほかにコンポジット映像信号の入力に対応しております
商品スペック
映像入力 |
AHD/HD-TVI/HDCVI、720p→25/30/50/60Hz、1080p→25/30Hz、NTSC、PAL |
映像出力 |
・HDMI / VGA、480p、576p、720p/50/60Hz、1080i/50/60Hz、1080p/50/60Hz、・AHD/HD-TVI/HDCVIループ出力、NTSC/PAL |
映像入力端子 |
BNCメス 75Ω ×2 |
映像出力端子 |
HDMI→タイプA、VGA→ミニDsub15、コンポジット/AHD/HD-TVI/HDCVI→BNCメス(映像入力2と切替て使用) |
動作モード |
■HDループ出力モード■コンポジット出力モード■HD入力モード(2系統のHD/コンポジット映像を入力)2系統の映像は前面ボタンによる切替またはPIP(ピクチャーインピクチャー)で表示、PIPは表示位置及びサイズを変更可能 |
スイッチ |
■ディップスイッチ各モードとPIP設定モードを切替■押ボタンスイッチ(2個)、ループ出力モード→HDMI/VGA出力解像度の変更、コンポジット出力モード→アンダースキャンレベルの変更、HD入力モード→入力信号の切替、PIP設定モード→PIPウインドウの位置/サイズを設定 |
電 源 |
DC12V (電源アダプター付属) |
消費電力 |
最大4.2W |
動作環境 |
温度→0~55℃??湿度→5~95%RH(結露不可) |
外形寸法 |
88(W)×30(H)×130(D)mm |
質 量 |
275g |
付属品 |
取扱説明書、電源アダプター(入力→AC100V(50/60Hz) 出力→DC12V)×1、固定ネジ+アンカー×4セット |
