商品紹介

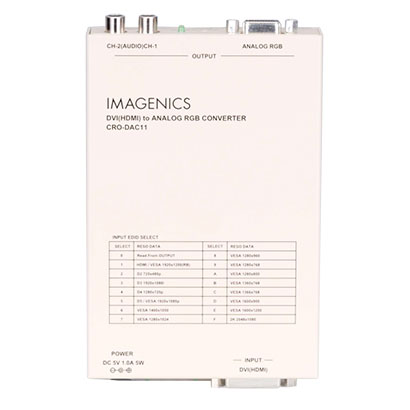

DVI-DからアナログRGBに変換するD/Aコンバーターです。付属の変換コネクタによりHDMI信号にも対応し、その場合はエンベデッドされた音声信号をアナログ出力することができます。YPbPrフォーマットで入力された信号はRGBフォーマットに変換して出力します。前面ロータリーSWによるEDIDエミュレーションが可能です。
商品スペック
入力信号部 | |
---|---|
●入力信号 | DVI Rev1.0 規格準拠 DVI-D24 ピンコネクター シングルリンク 1 系統 |
●対応フォーマット | VGA@60~UXGA@60、WUXGA@60RB およびD1~D5相当のHDMI互換信号 |
映像出力部 | |
●出力信号 | アナログRGB信号 ミニD-Sub15ピンコネクター |
●出力レベル | RGB信号 各0.7 V(p-p) 75 Ωドライブ、水平・垂直同期信号 各TTLレベル出力 |
音声出力部 | |
●出力端子 | RCAピンジャック アンバランス・2チャンネルステレオ 1系統 |
●出力レベル | -10 dBu(-20 dBFs時、10 kΩ以上負荷時) |
●音声周波数特性 | 20 Hz~20 kHz にて、-1 dB~+1 dB |
●S/N比 | 85 dB以上(1kHzのA特性、基準-10 dBu出力時) |
●クロストーク | 80 dB以上 |
●歪率 | 0.03 %以下(-10 dBu出力 1 kHz) |
電源 | DC 5 V 1.0 A |
消費電力 | 5 W (最大) |
質量 | 約550 g |
動作温湿度範囲 | 0 ℃ ~ 40 ℃ 20 %RH ~ 90 %RH (結露なきこと) |
保存温湿度範囲 | -20 ℃ ~ 70 ℃ 20 %RH ~ 90 %RH (結露なきこと) |
外形寸法 | 幅100 mm×高さ25 mm×奥行150 mm |
付属品 | AC 100 V 27 VA 50 Hz ・ 60 Hz 国内専用 AC アダプター 1 台 (5 V 2.3A 出力)、DVI-D(オス)対HDMI(メス)変換コネクタ1個 |
