商品紹介

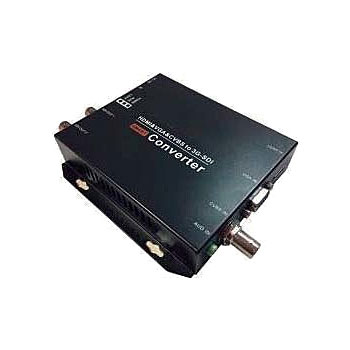

HDMI / VGA(アナログRGB) / コンポジット映像信号をSD / HD / 3G-SDI信号へ変換
SDI信号は2系統出力ができます
対応しているSDI規格は以下の通りとなります
SMPTE 425M(A/B) / 424M / 292M / 259M-C
VGA信号入力ポートにはVGA⇔YPbPr変換ケーブルを使用することでコンポーネント信号(YPbPr)入力に対応可能
HDMIで入力された音声は自動的にエンベデットSDIオーディオへ変換されます
商品スペック
対応SDI規格 |
SMPTE 425M(A/B) / 424M / 292M / 259M-C |
映像入力信号 |
HDMI / VGA / コンポジット |
入力解像度 |
|
HDMI |
1080p (60 / 50 / 30 / 25Hz)、1080i (60 / 50Hz)、720p (60 / 50Hz)、576p , 576i , 480p , 480i |
VGA |
640×480 , 800×600 , 1024×768,1280×720 , 1280×768 , 1280×800,1280×1024 , 1360×768 , 1440×900,1600×1200 , 1920×1090 , 1920×1200※リフレッシュレートは全て60Hz |
映像出力信号 |
3G-SDI、HD-SDI、SD-SDI |
出力解像度(SDI) |
3G→1080p (60 / 59.94 / 50Hz)、HD→1080p (30 / 29.97 / 25 / 24 / 23.98Hz) , 1080i (60 / 59.94 / 50Hz)、720p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98Hz)、SD→625i (50Hz) , 525i (59.94Hz) |
対応ケーブル(SDI) |
5C-FB以上 75Ω |
音声入力 |
エンベデッドHDMI、アナログステレオ※メニューでどちらかを選択 |
音声出力 |
エンベデッドSDI |
最大伝送距離 |
SD-SDI→400m、HD-SDI→200m、3G-SDI→140m |
電源 |
DC5 ~ 24V※DC12V 1A 電源アダプター付属 |
消費電力 |
約3 ~ 6W |
外形寸法 |
118(W) × 26(H) × 120(D)mm |
動作環境 |
温度→-10℃ ~ 60℃、湿度→20% ~ 90%(結露不可) |
質量 |
約340g |
付属品 |
取扱説明書 , 電源アダプター(DC12V 1A) ×1 , 赤外線リモコン ×1 |
