HDCP対応DVIフレームシンクロナイザ

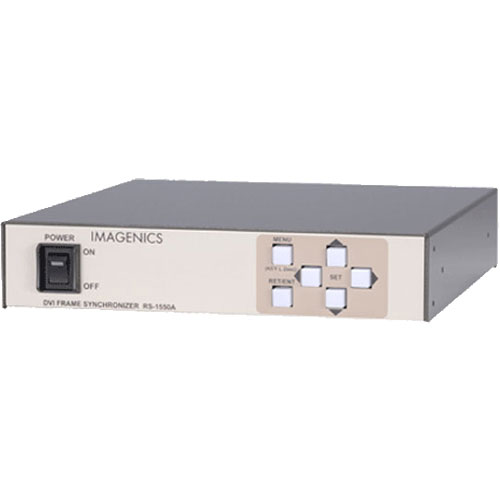

イメージニクス RS-1550B [HDCP対応DVIフレームシンクロナイザ]

¥154,327(税込)

送料無料!

参考価格:¥194,400

お取寄せ※納期目安について

メーカーに在庫がある場合は2~10日前後での出荷となります。

オプションを追加で申し込む

型 番: RS-1550B

発売日: 2012年12月17日

詳 細: メーカーページへ

商品紹介

HDCP対応DVIフレームシンクロナイザ

アップ/ダウンコンバート機能を持った多機能型DVIフレームシンクロナイザ。イメージニクス社製DVIスイッチャーと組み合わせて擬似ブランキングスイッチャー(切替ノイズがでない)を実現可能。HDCP対応。RS-232Cによる外部制御が可能。

商品スペック

映像信号方式 TMDS信号(デジタルRGB 24ビットフルカラー信号またはHDMI系YPbPr 4 対 4 対 4 または 4 対 2 対 2 信号)
DVI入力 DVI Rev 1.0規格準拠 DVI-D24ピンコネクタ(シングルリンク) 1系統
ピクセルクロック 25 MHz ~ 165 MHz
(VGA@60 ~ UXGA@60,WUXGA@60RB,2048x1152RB およびD1~D5相当のHDMI互換信号)
音声入力 HDMI系信号入力時に限り、リニアPCMステレオ2chに対応
入力部EDID(DDC通信)エミュレーション機能 入力端子に接続したパソコンなどのソース機器に、プラグアンドプレイ信号(EDID、DDC信号)を出力可能。メニュー設定により、1,920x1,200@60RB(工場出荷時)ほか、ワイド系解像度を含むVGA ~ UXGAまでの主要な解像度を指定可。CEA-861D規格に準拠した、720x480p(D2)、1,280x720p(D4)、1,920x1,080i/p(D3,D5)相当のHDMI互換映像も指定可。
DVI出力 TMDS信号(デジタルRGB 24ビットフルカラー信号またはHDMI系YPbPr 4 対 4 対 4 または 4 対 2 対 2 信号への切り替え可)DVI Rev 1.0規格準拠 DVI-D24ピンコネクター(シングルリンク) 2系統
表示解像度(1種類選択)720 x 480(CEA-861D,D2相当) 640 x 480 800 x 600 1,024 x 768 1,280 x 720(CEA-861D,D4相当) 1,280 x 768 1,280 x 800 1,360 x 768 1,366 x 768 1,440 x 900 1,280 x 960 1,280 x 1,024 1,400 x 1,050 1,680 x 1,050 1,600 x 900 1,600 x 1,200 1,920 x 1,080i/p(CEA-861D,D3,D5相当) 1,920 x 1,200(Reduced Blanking)0 2,048 x 1,080 2,048 x 1,152(Reduced Blanking) ※ご注意 出力系統ごとにRGBまたはYPbPr4 対 4 対 4 または 4 対 2 対 2のカラー選択が可能です。 出力系統ごとに出力解像度を選ぶことは出来ません。2系統は同一解像度での出力となります。
ケーブル補償回路 出力系統ごとに独立して設定可能
入出力信号間絶対遅延時間 出力フリーランニング時(通常動作) 33 ms ~ 67 ms(出力信号の3フィールド±1フィールド分相当)入力映像の垂直にフレームロック時 約50 ms(ロック位相の微調整はできません)
メモリー機能 100種類 (バックアップ寿命半永久) 入力解像度ごとの自動記憶再生機能、動作状態の自動記憶再生機能
外部制御 RS-232C 準拠 D-SUB9 (オス) 1 系統 (電源ON/OFF 以外の全ての制御が可能)通信フォーマット 9600bps 8BIT ストップビット1 パリティ無し フロー制御無し
その他の付加機能 メニューオンスクリーン表示
各種高精度画角・サイズ調整機能
任意位置切出しズームとトリミング機能(最大800% 0.1%単位)
90度映像回転機能
適応型フレーム追越処理
各種映像信号調整
擬似シームレス機能(フェード・ワイプ・フリーズ型)
内蔵テストパターン信号出力(複合パターン・ゼブラ動画・1kHzデジタル音声付き)
テレビ系インタレース信号入力用3次元動き適応型プログレッシブ変換処理(斜め線補間強化型)
各種ノイズリダクション機能
マルチ画面対応
ユーザーメモリ7種類
HDMI互換動作時の音声サンプルレート変換機能および遅延時間プリセット型音声遅延機能
電源 AC AC 90 V ~ AC 250 V 50 Hz ・60 Hz
消費電力 約12 W(最大)
質量 約2.0 kg
外形寸法 幅210 mm×高さ44 mm×奥行230 mm(突起物含まず)
付属品 国内専用ロック機構付電源ケーブル(3P-3SL)1本、電源3P-2P変換プラグ 1個、電源スイッチカバー 1個
