LANの見える化を末端まで、よりコンパクトに進化したシンプルスイッチ

ヤマハ SWX2110-8G [シンプルL2スイッチ 8ポート]

¥14,860（税込）

送料無料！

参考価格：¥22,000

在庫あり※納期目安について

最短で11月4日(火)に出荷致します。

数量：

オプションを追加で申し込む

ワンコインあんしん保証パックの追加［?］

型　番： SWX2110-8G

発売日： 2021年04月21日

詳　細：メーカーページへ

こちらの商品も一緒にいかがですか？

商品紹介

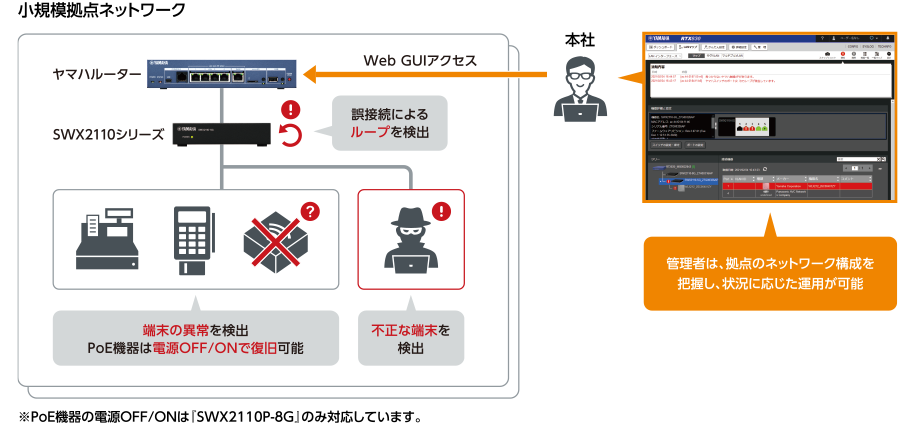

小規模拠点ネットワーク構成例

SOHOネットワーク構成例

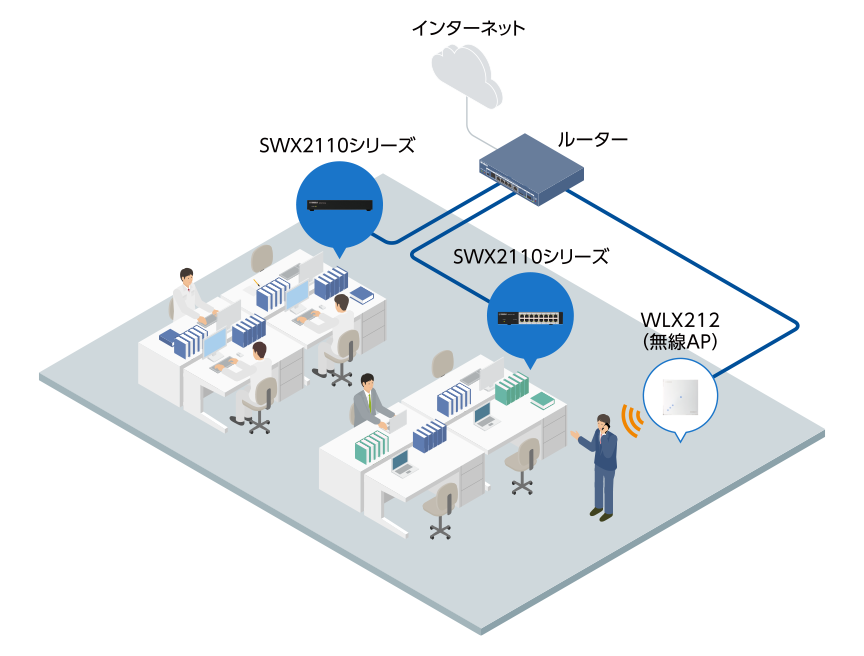

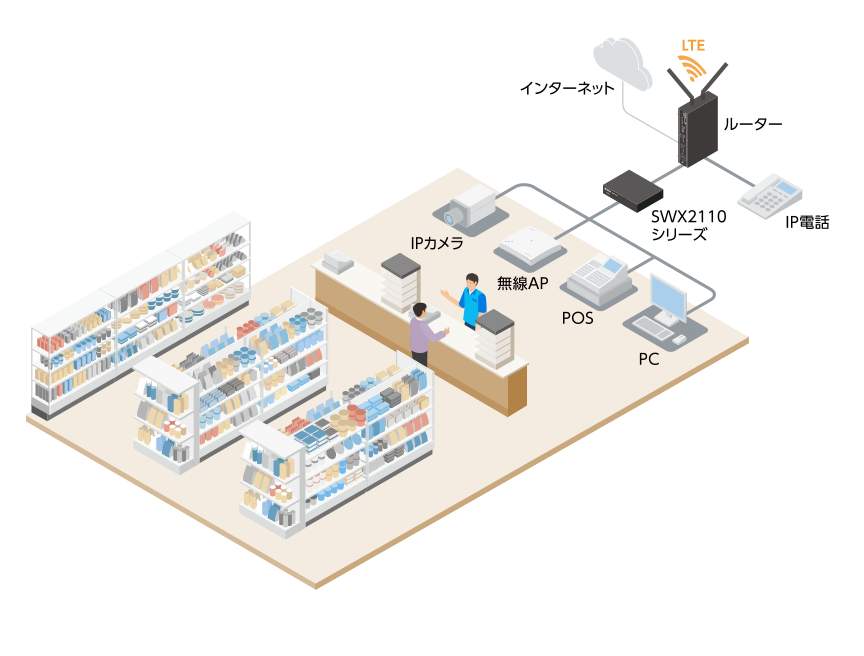

店舗内ネットワーク構成例

LANの見える化に対応し、保守・運用の業務負担を軽減

『SWX2110シリーズ』は、LANの見える化機能「LANマップ」での管理に対応します。ヤマハルーターなどと組み合わせることで、本製品と接続されている端末まで含めたネットワーク構成を可視化できます。誤接続によるループの発生や不正な接続端末などを検出でき、状況に応じて対策を講じることができます。遠隔からでもネットワーク状態を末端まで確認できるため、突発的なトラブルでも現場に駆け付けることなく、障害原因を予測でき、日頃の保守・運用業務の負荷を軽減させることが可能です。

小型化による設置性の向上

金属筐体を採用することで放熱性を高め、従来の「SWX2100シリーズ」に比べ、小型化を実現しました。さらにLANポートと電源コネクタの配置を同じ面に揃えることで、設置後の配線をきれいに揃えることができ、キャビネットの中や狭い場所へ設置しやすくなりました。アクシデントにより電源コードが抜けてしまうことを防ぐため、抜け防止部品も付属しています。LED MODEボタンによるポートLEDの消灯にも対応しており、LED点滅が気になりやすいデスク周りでの使用にも適しています。

また、マグネットシートを同梱しており、スチール製のデスクサイドやキャビネットの側面へ簡単に設置可能です。壁に取り付けたネジに本体底面の壁掛け穴を掛けるだけで設置できます。ファンレス設計で50℃までの動作環境に対応するため、天井裏や倉庫など高温になりやすい場所へも設置できます。

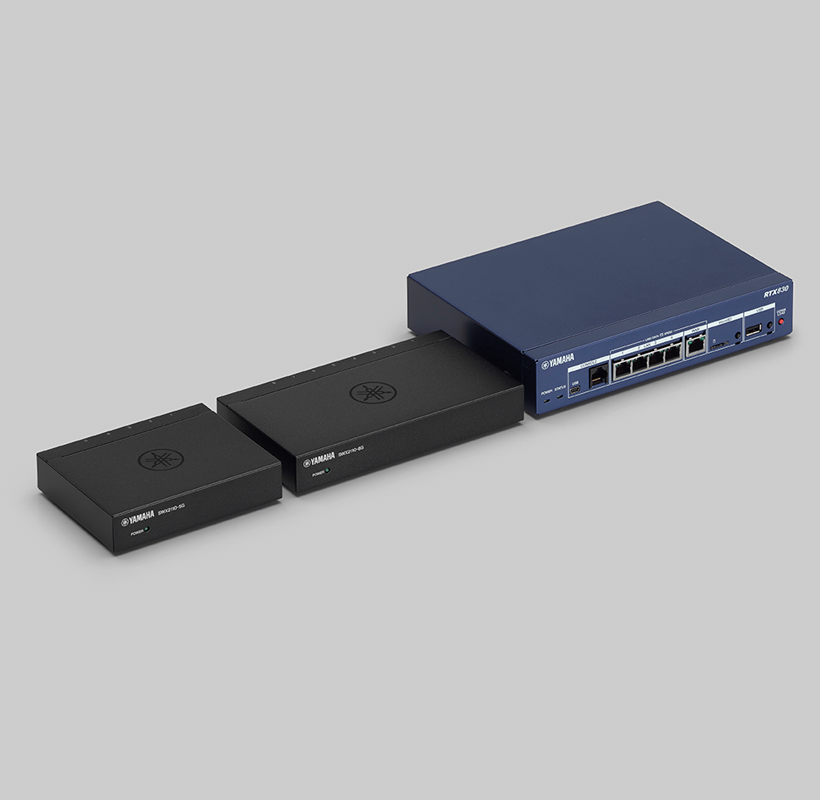

RTX830 とのサイズ比較

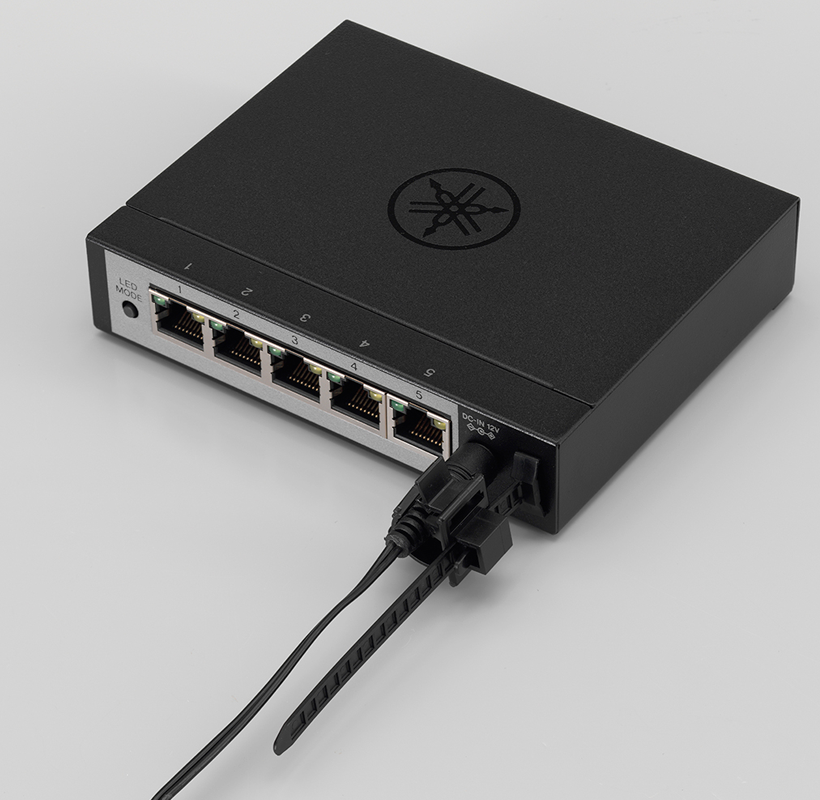

電源コード抜け防止部品

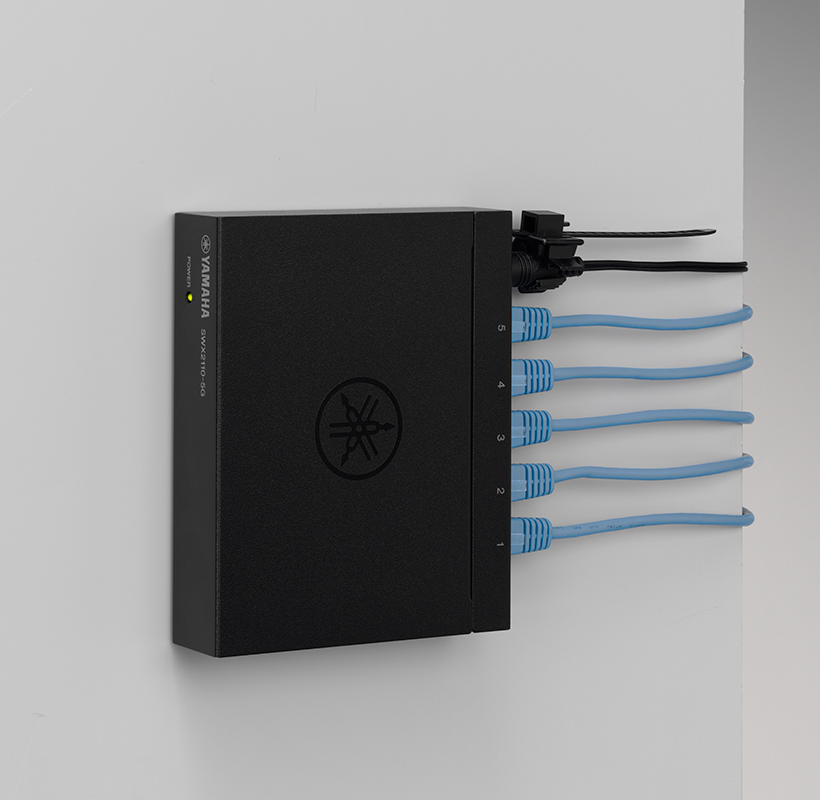

壁設置イメージ

VLANやQoSなどのスイッチ機能を厳選搭載

『SWX2110シリーズ』は、従来のループ検出やEEEなどに加え、中小規模ネットワーク向けのエッジスイッチとして有用な以下の機能を厳選し、搭載しました。

部門・利用目的等によって仮想的にLANセグメントを分けるVLAN
フレームの優先度に従ってリアルタイム性を確保するQoS
不要なフラッディングを抑制することで帯域を有効活用するマルチキャストスヌーピング
トラフィックの監視や解析に有用なポートミラーリング
使用しないポートの通信を遮断して不正利用を防ぐポートシャットダウン

これらの機能は、「LANマップ」から設定が可能です。無料のPCアプリケーション「Yamaha LAN Monitor」による管理/設定にも対応しているため、ヤマハルーターやインテリ以上のスイッチが無い環境においても、本製品の機能を十分に発揮できます。また、本機に保存される設定は「LANマップ」にバックアップが可能なため、簡単かつ確実に設定の復元ができます。故障などで機器交換が必要となった場合でも、現地作業者のスキルを問わず、機器交換によるネットワークの復旧をスムーズに行うことができます。

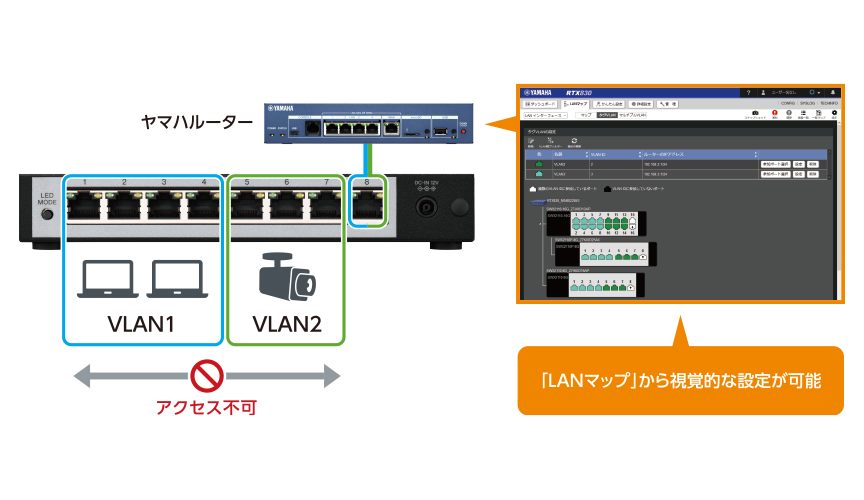

VLAN設定イメージ

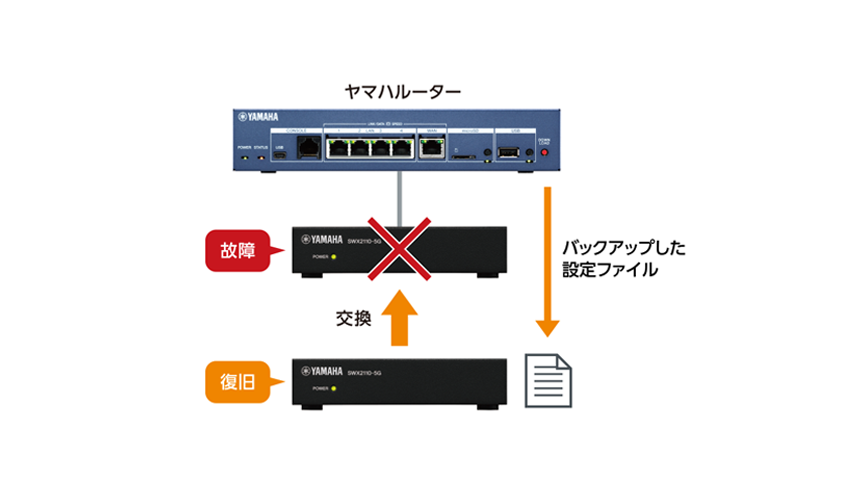

簡単な復旧作業

ハードウェア/性能

商品スペック

インターフェース
LANポート数	8
SFPスロット数	-
SFP+スロット数	-
microSDスロット	-
コンソールポート	-
オートネゴシエーション	○
Auto MDI/MDI-X	○
PoE
PoE給電可能ポート	-
給電方式	-
最大給電能力(1 ポートあたり)	-
最大給電能力(装置全体)	-
性能
スイッチング容量	16Gbps
転送能力 (※1)	11.90Mpps
レイテンシー (※2)	-/1.7μs/ 4.3μs/ 29.5μs（10G/1000M/100M/10M）
最大MACアドレス登録数	4,096
フレームバッファー	192KB
ジャンボフレーム対応サイズ	最大9,216byte
リンクアグリゲーション
リンクアグリゲーション	-
Layer2
VLAN	ポートベースVLAN, タグVLAN（IEEE 802.1Q）
最大VLAN数	32（VLAN ID 1?4,094）（※4）
スパニングツリー	-
ループ検出	○
Layer3
基本設定	-
デフォルトG/W 冗長化	-
スタティックルーティング	-
ダイナミックルーティング	-
ポリシーベースルーティング	-
IPマルチキャスト
Layer2	IGMP Snooping (v1/v2/v3)
Layer3	-
制御
ACL	-
QoS	送信キュー割当て（DSCP）, スケジューリング（WFQ）
フロー制御	IEEE 802.3x（全二重）, バックプレッシャー（半二重）, HOLブロッキング防止
ストーム制御	-
管理／設定
管理プロトコル	-
セキュリティー, 認証機能	-
プログラム管理	L2MSマスター（※5）による更新
ロギング機能	L2MSマスター（※5）へのイベント出力
ログ記憶容量	-
サポート機能	ポートミラーリング, ポートシャットダウン, リンクスピードダウンシフト, パケットカウンター,省電力モード（IEEE 802.3az EEE）
L2MSマスター (※3)	-
L2MSスレーブ (※3)	L2MSマスター（※5）の Web GUI による設定/状態表示/管理, ネットワーク構成表示, CONFIGの保存/復元/削除
スタック	-
CONFIGスイッチ	-
設定手段	L2MSマスター（※5）のWeb GUIを使用した設定
GUIの推奨ブラウザー	-
ハードウェア
状態表示ランプ(前面)	POWER, LINK/ACT, LOOP
動作環境条件	周囲温度 0?50℃, 周囲湿度 15?80%（結露しないこと）
電源	AC100～240V（50/60Hz）, 電源アダプター（電源スイッチなし）
最大消費電力(皮相電力)、最大消費電流、発熱量	4 W(9 VA), 0.09 A, 14 kJ/h
エネルギー消費効率(W/(Gbit/s))	C区分　0.5（※7）
最大実効伝送速度(Gbit/s)	8.0（※7）
測定時ポート速度とポート数:1Gbit/s: 8（※7）
筐体	金属筐体, ファンレス
電波障害規格、環境負荷物質管理 VCCIクラスA, RoHS対応, 省エネ法準拠
外形寸法	180（W）×27（H）×101（D）mm（突起物を除く）
質量(付属品含まず)	0.45 kg
付属品	電源アダプター(YPS-12V1A), 電源抜け防止部品, 取扱説明書(保証書含）, ゴム足, マグネットシート
オプション	電源アダプター(YPS-12V1A)
仕様対象ファームウェア	Rev. 3.07.01（※8）

（※1）フレームサイズ64Byte時（ノンブロッキング）です。
（※2）RFC2544に準じた測定値（ストア＆フォワード方式, フレームサイズ64Byte）です。
（※3）L2MS（Layer2 Management Service）は、ヤマハネットワーク機器をレイヤー2レベルで管理する機能です。L2MSスレーブ対応機種は、技術情報（RTpro）サイトにて公開しております。
（※4）VLAN ID 1はデフォルトVLAN IDです。ユーザーが設定可能なVLAN数は31個になります。
（※5）L2MSマスターに対応しているルーター/スイッチが別途必要です。L2MSマスター対応機種は、技術情報（RTpro）サイトにて公開しております。
（※6）付属の電源コードを使用する場合は、日本国内AC100Vのみ使用可能です。
（※7）「エネルギーの使用の合理化等に関する法律」に基づく表示事項です。
（※8）最新プログラムは、技術情報（RTpro）サイト上に公開しております。
